空气能采暖负荷计算

时间:2017-05-29

北方地区禁止烧煤后,考虑改用空气能采暖的单位场所日逐增加,工程师在采暖系统设计中会根据不同场所、建筑结构材质、室内温度要求设计采暖负荷,那么空气能采暖负荷是怎么计算出来的呢?



空气能采暖负荷的基本公式就是:耗热量=传热系数×面积×温差,即Q=K×F×ΔT,其中:Q——耗热量;K——传热系数;F——传热面积;ΔT——室内外温差



    具体我们以天津地区建筑面积150平方米首层住宅为例,房子高3.2米、长15米、宽10米、5个窗户1.5米X1.8米。依据:《民用建筑供暖通风与空气调节设计规范》(GB50736-2012)进行基本耗热量的简化计算:室内设计温度取20±2摄氏度,天津地区最低室外计算温度取-15摄氏度。

房子外墙面积:3.2米×15米×2+3.2米×10米×2=160平方米;

5个窗户面积:5×1.5米×1.8米=13.5平方米;

墙体面积:160平方米-13.5平方米=146.5平方米。

围护结构耗热量=传热系数×面积×(室内设计温度-室外计算温度)

墙体的传热系数是0.50瓦/平方米.度,窗体的传热系数是3.2瓦/平方米.度。

墙体耗热量=0.50×146.5×(20+15)=2563.75瓦

窗体耗热量=3.2×13.5×(20+15)=1512瓦

墙体+窗体总耗热量=2563.75瓦+1134瓦=3697.75瓦

地面的传热系数是0.30瓦/平方米.度,房顶的传热系数是0.45瓦/平方米.度,房子面积150平方米。

地面耗热量=0.30×150×(20+15)=1575瓦

房顶耗热量=0.45×150×(20+15)=2362.5瓦

房子总耗热量=2563.75瓦+1512瓦+1575瓦+2362.5瓦=8013.25瓦=8千瓦

房子每平方耗热量=8013.25瓦/150平方米=53.42瓦/平方米

超低温空气能热泵在-7度工况下cop值3.3,-15度工况下cop值2.0,8千瓦.时/2.0=4千瓦.时,选用5匹超低温空气能热泵采暖机即可。

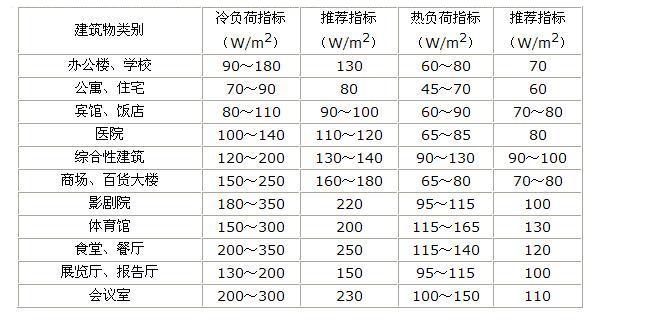

各类建筑空气能采暖负荷参考值
